電捕焦油器絕緣箱的作用原理

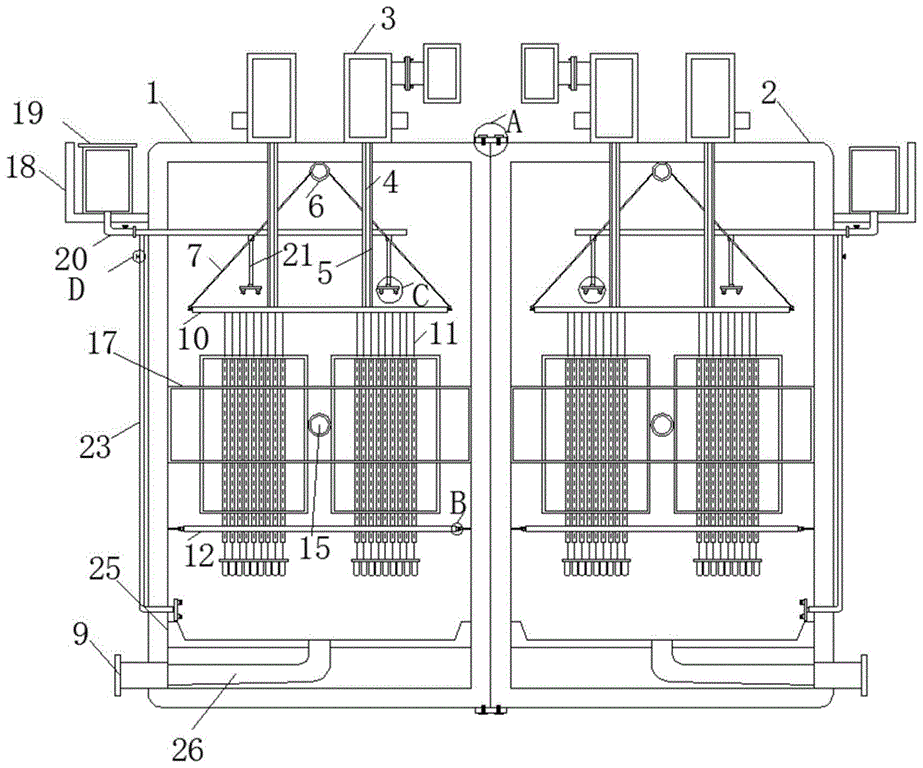

電捕焦油器利用高壓直流電場的作用分離焦油霧滴和煤氣，電捕焦油器主要由筒體、 沉淀極、電暈電極、電氣絕緣箱等。絕緣箱位于筒體頂部，懸吊電暈電極。絕緣箱包括絕緣箱本體、與本體連通的惰性氣體管道，內含高壓瓷瓶：用于固定吊柱，而吊柱用于懸吊電暈電極。

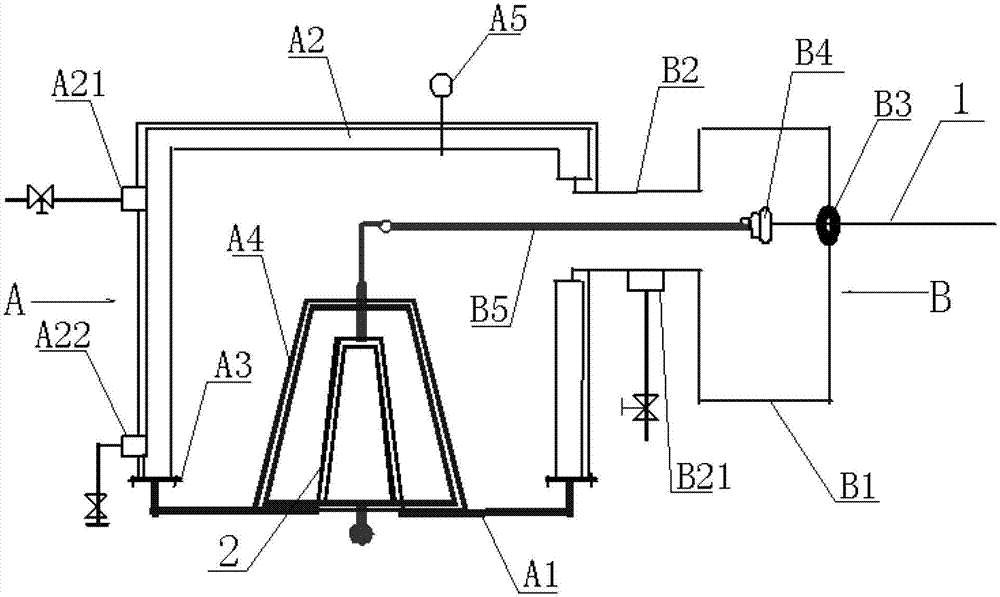

電捕焦油器的瓷瓶表面溫度低于10度會結露，絕緣子的耐壓性降低，容易產生擊穿現象引起瓷瓶爆裂，耐壓性越來越低，終無法使用，所以將瓷瓶的外壁溫度大于10度左右，才不至造成凝露。熱風箱設置為環形結構，其內側通過熱風出口與連通管的內部相互連通。瓷瓶通過密封墊圈和連通管的頂部密封連接，密封墊圈使用防高溫材質。熱風箱吹出熱風風面隔斷進入絕緣箱中的含塵濕煙氣，絕緣箱內環境干燥且干凈，濕氣難在瓷瓶上產生凝露，既安全又節能。

目前絕緣箱的絕緣設置較多，但是普遍成本較高，熱風能耗較高，長時間使用成本較高，且存在些安全隱患。一些新型的絕緣箱解決了這些問題，可形成多級保護的結構,有效保持絕緣保溫箱內部陰極吊掛支撐瓷瓶的清潔,防止陰極吊掛支撐瓷瓶爬電被擊穿,大幅減少了陰極吊掛支撐瓷瓶的日常清潔頻率及設備安全隱患,提高電捕焦油器的運行工作效率。另外一些新型電捕焦油器絕緣箱裝置自力式調節閥為閥后型。該自力式調節閥能使閥后的壓力值保持恒定,從而減小了高壓瓷瓶周圍的管網壓力波動,進而減小了高壓瓷瓶的變應力,延長了高壓瓷瓶的使用壽命。
